多工智能切板機
產品介紹

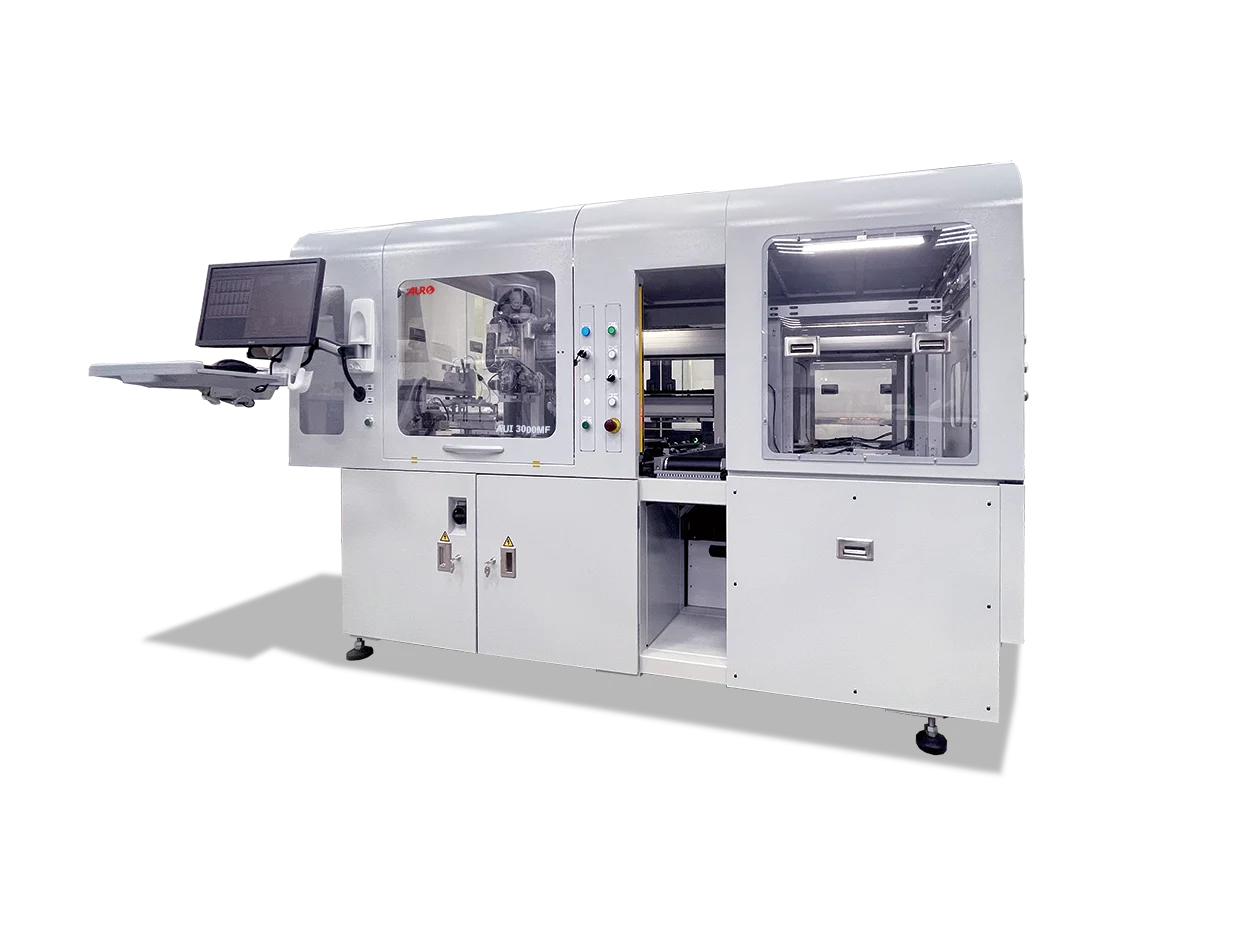

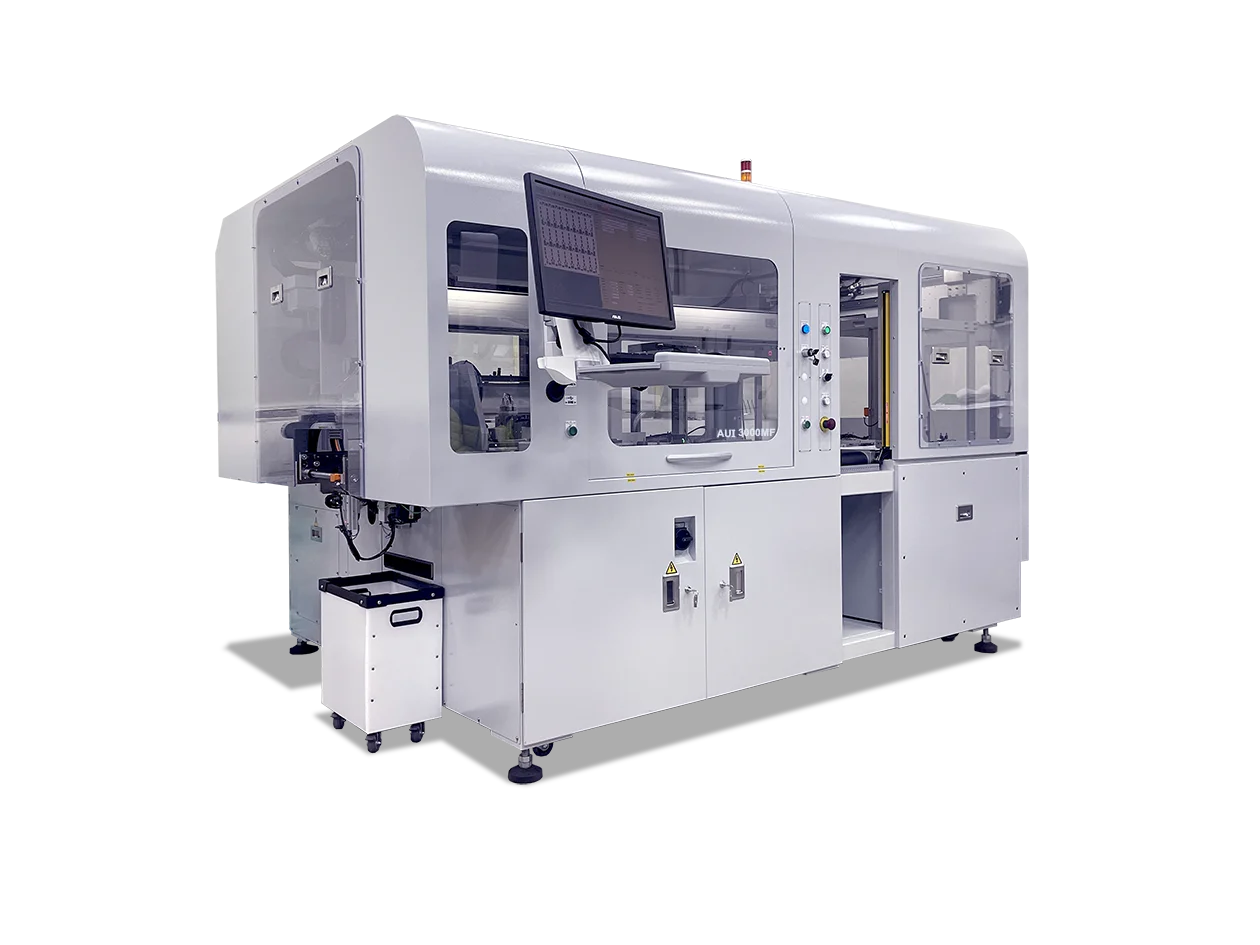

多工智能切板機
產品特色：
- 進出料獨立作業，提高生產效率。
- 動作單純的搬運式自動上蓋，節省開關蓋時間。
- 高效清潔的上集塵系統，所需集塵馬力低，降低能源消耗。
- 切板後進行加工線段檢測，確認切割品質，降低報廢品出現，節省成本。
- 母板掃描功能所見及所及，以最直觀的方式編輯切割路徑。
- 托盤放置站滿盤後自動出料，節省人力。
- 整合多項工作站，面寬縮小 22%，讓客戶可有效利用空間。
- 符合工業 4.0 設計，可將生產資訊傳送到工廠 MES。
產品規格：
| 型號 | AUI 3000MF |
|---|---|
| 工作檯尺寸 | X:330mm Y:300mm |
| 適用 PCB 板厚 | 0.8~3.0mm |
| 軸向運動控制 | 16 軸 |
| 驅動速度 | 額定： X, Y=1,000 mm/s; Z=750 mm/s; 搬運軸 X=700 mm/s; 最大： X, Y=1,200 mm/s; Z=750 mm/s;搬運軸 X=1000 mm/s |
| 切割速度(範圍) | 0~100 mm/s |
| 切割精度 | ±50 μm |
| 重複定位精度 | ±10 μm |
| 切割模式 | 直線, L形, U形, 弧形, 圓形 |
| 標準銑刀規格 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 電腦作業系統 | Windows 10 |
| 供給氣壓 | ≧0.65 Mpa (≧6.5 Bar) |
| 工作高度 (範圍) | 880 ~ 920 mm |
| 設備尺寸 (W*D*H) | 1860 x 2740 x 1850 mm 警示燈 564 mm |
| 機台淨重 (約) | 1,690 kgs |
| 集塵系統 | 2HP |
| 切割主軸 | AP 008-ESD, 500W, (Max.) 80,000 rpm, Torque: 8.4 Ncm |
| 標準顯示器 | 22 吋 LCD 螢幕 |
| 電源供應 | 3 Phase AC 380 V±3% 50 Hz, 4.0 kw |
| 托盤尺寸 | X:550 mm Y: 350 mm |
| 切割後檢測精度 | ±100 μm |
| 擺盤移動速度 | X、Y:700 mm/s Z:500 mm/s 昇降:250 mm/s |
| 托盤堆疊高度 | Max: 500 mm |
| NG 站皮帶寬度 | 200 mm |
