離線型 PCB 切板機
產品介紹
離線型 PCB 切板機
- 雙工作平台
此工作交換器提供同步進出工作空間，以減少閒置時間，從而達到最大產能。 - 路徑複製
使用者可在 PCB 上設置標記點，並輕鬆將路徑從一側複製到另一側。 - 銑刀分段使用
使用者可設定指定距離，讓切割刀具向上或向下偏移，以啟用新的刀具區段進行切割，從而延長刀具壽命。 - 友善的圖形介面 (GUI)
採用 Windows 系統與圖形化使用者介面 (GUI)，使使用者能夠輕鬆學習與操作。螢幕上顯示 10 倍放大影像，便於設定所有切割點。
產品規格：

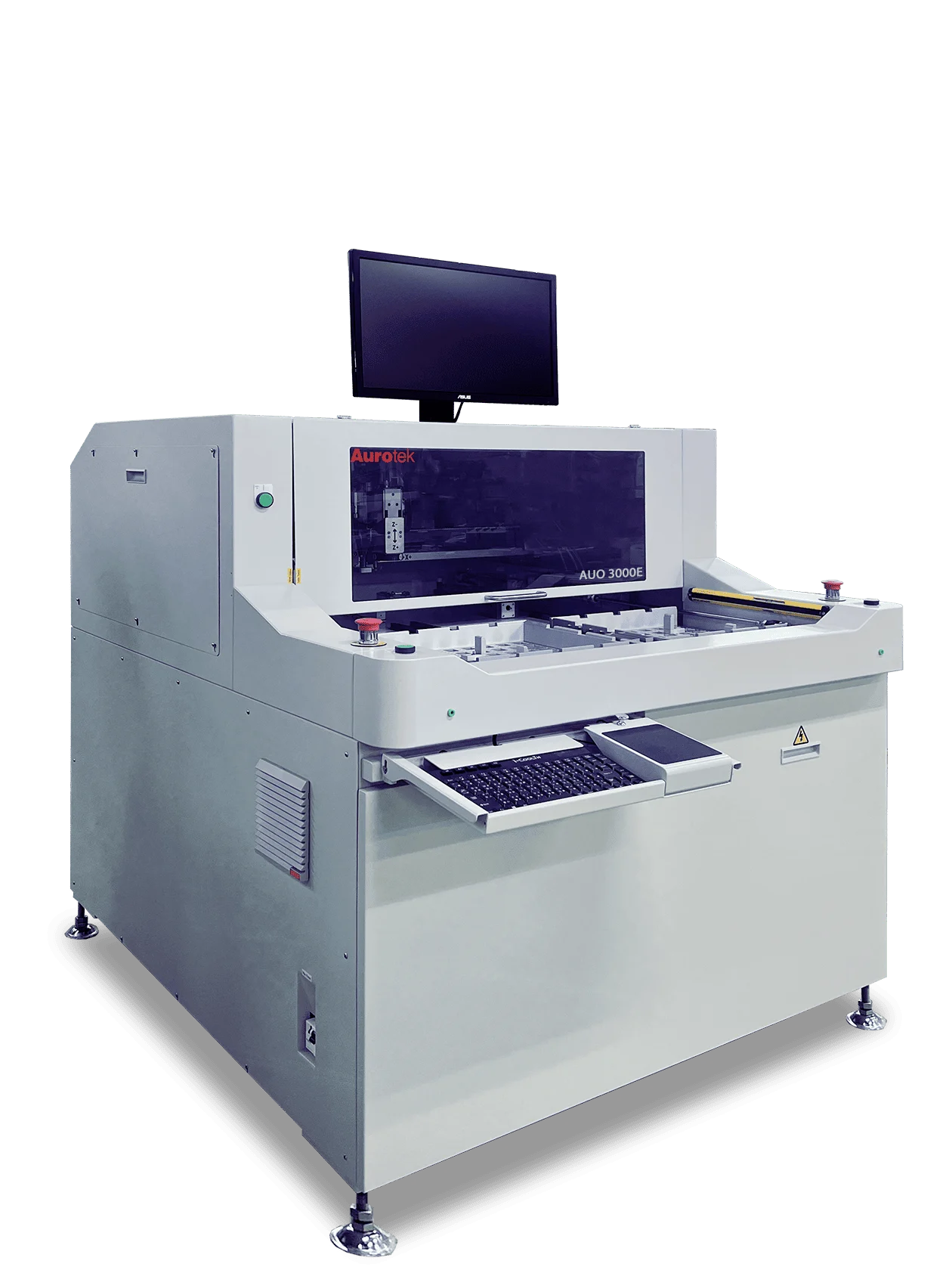

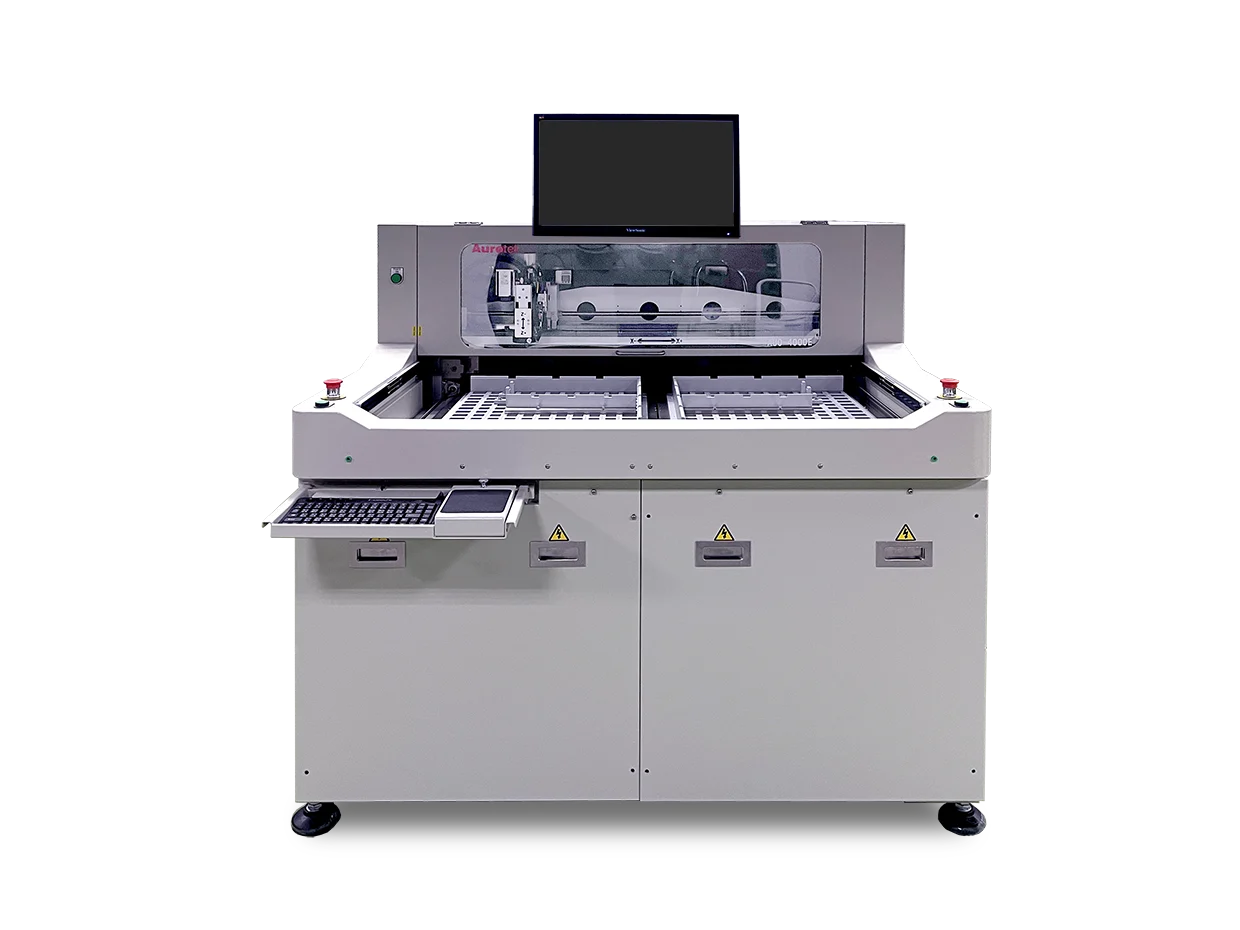

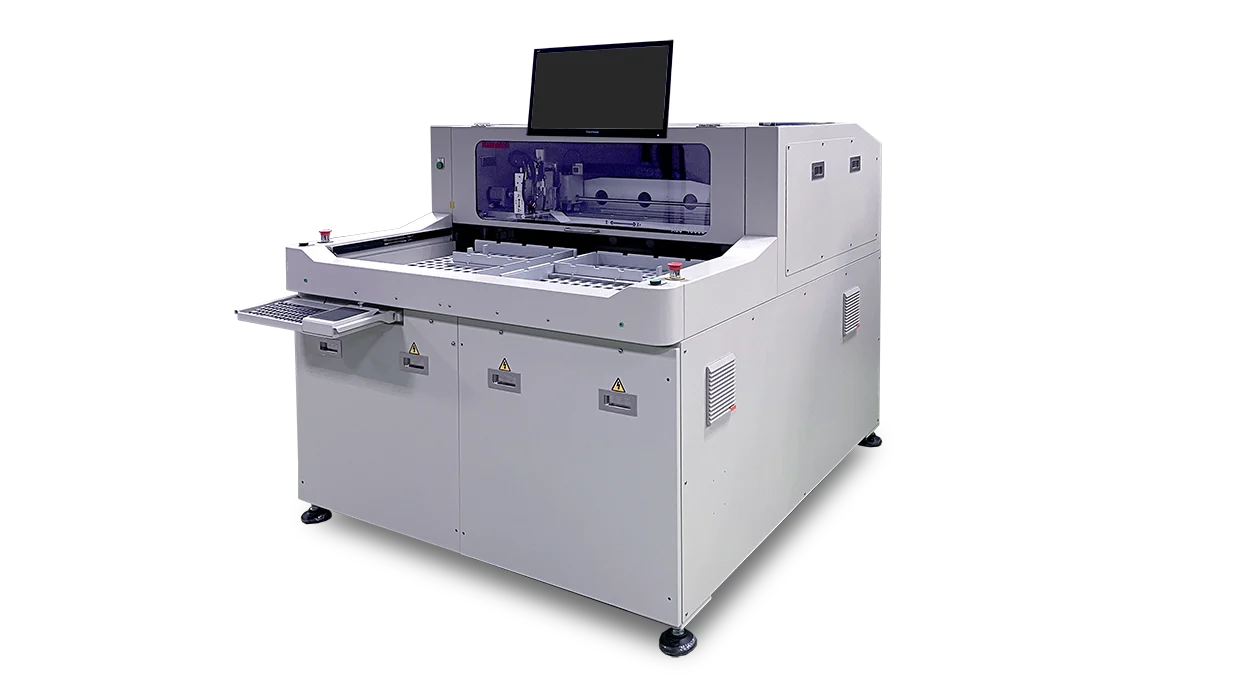

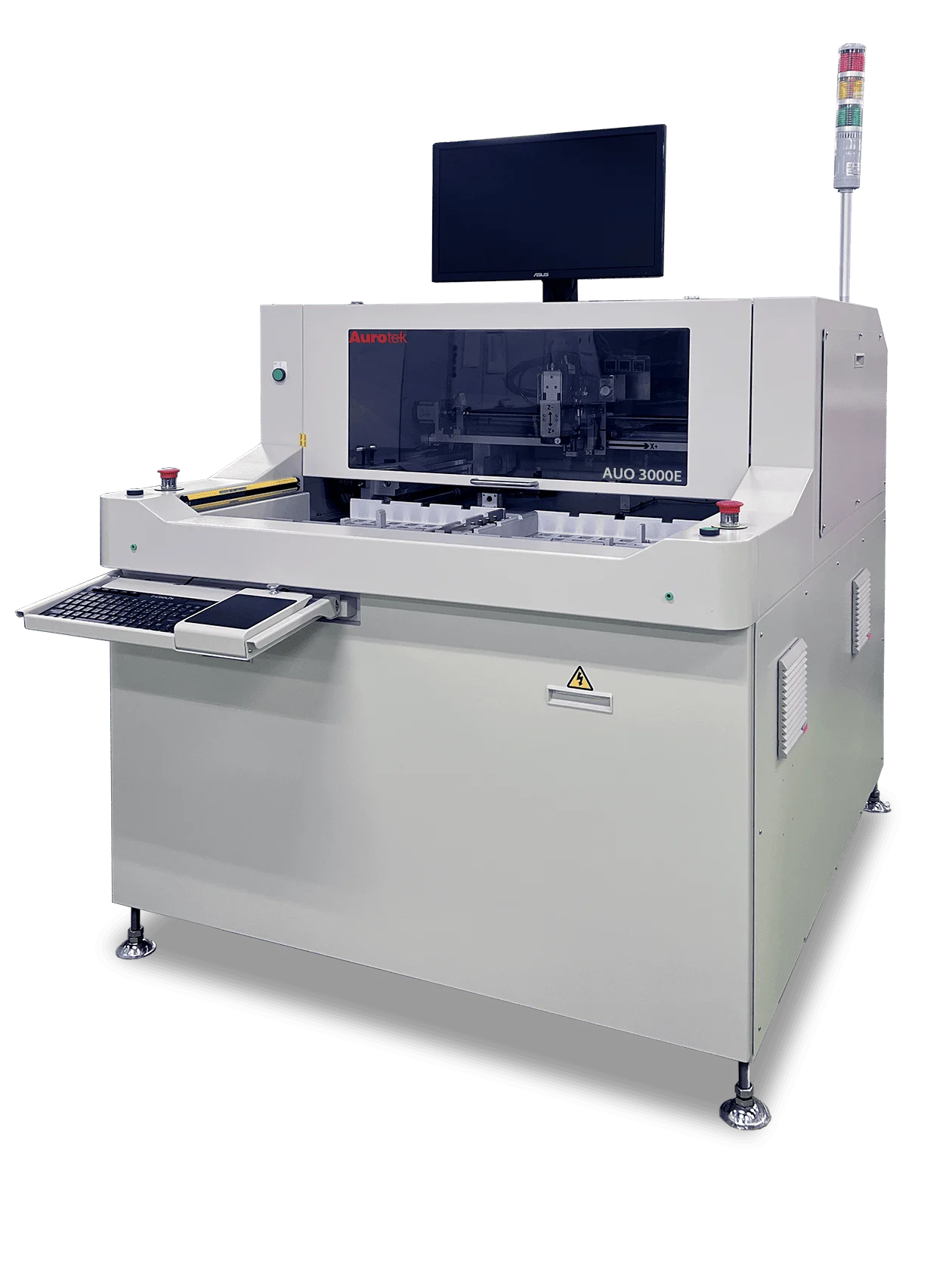

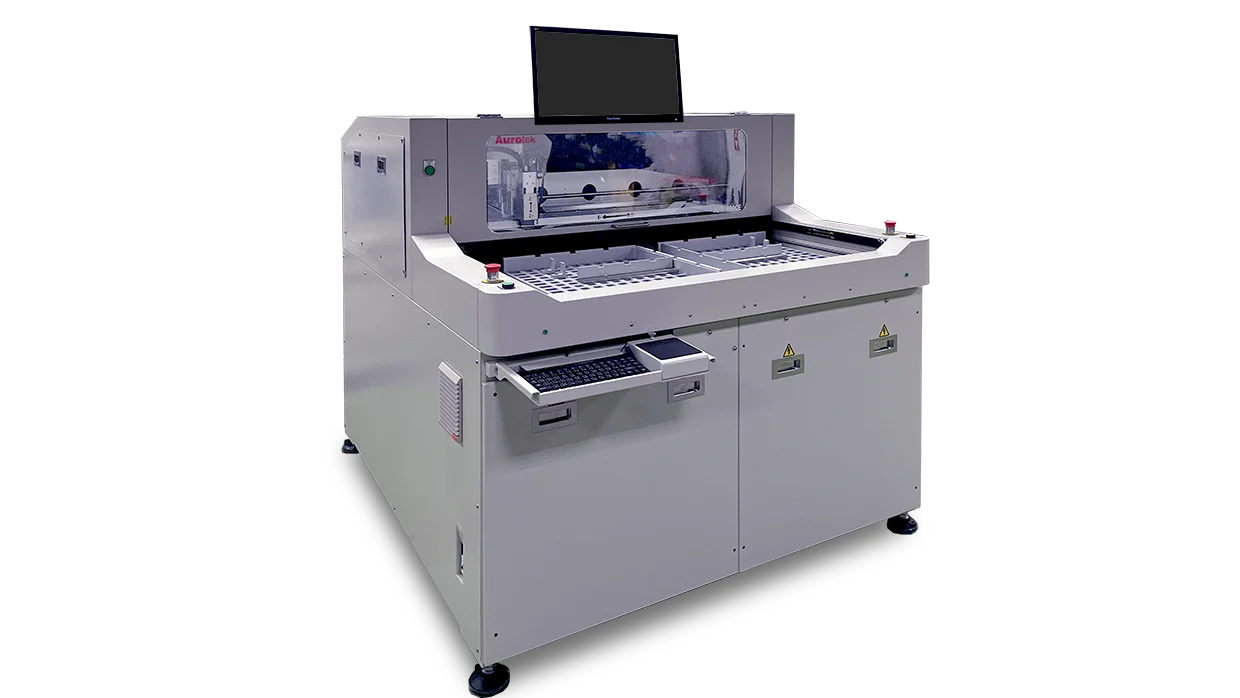

| 型號 | AUO 3000E | AUO 4000E |
|---|---|---|
| 工作檯尺寸 | X:330 mm Y:330 mm | X:450 mm Y:520 mm |
| 工作檯數量 | 2 | 2 |
| 適用 PCB 板厚 | 0.8~2.0mm | 0.8~2.0mm |
| PCB 零件高度(最大) | 上：15 mm 下：萬用治具 35 mm、專用治具 45mm | 上：15 mm 下：萬用治具 35 mm、專用治具 45mm |
| 軸向運動控制 | 3 軸 | 3 軸 |
| 驅動速度 | X, Y=750 mm/s; Z=500 mm/s | X, Y=750 mm/s; Z=500 mm/s |
| 切割速度(範圍) | 0~100 mm/s | 0~100 mm/s |
| 切割精度 | ±100 μm | ±100 μm |
| 重複定位精度 | ±20 μm | ±20 μm |
| 切割模式 | 直線, L形, U形, 弧形, 圓形 | 直線, L形, U形, 弧形, 圓形 |
| 標準銑刀規格 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 電腦作業系統 | Windows 10 | Windows 10 |
| 供給氣壓 | ≧0.65 Mpa (≧6.5 Bar) | ≧0.65 Mpa (≧6.5 Bar) |
| 工作高度 (範圍) | 830~ 870 mm | 830~ 870 mm |
| 設備尺寸 (W*D*H) | 1168 x 1498 x 1264 mm 警示燈 565 mm | 1462 x 1722 x 1266 mm 警示燈 564 mm |
| 機台淨重 (約) | 390 kgs | 785 kgs |
| 集塵系統 | 3HP | 5HP |
| 切割主軸 | Sycotec 高轉速主軸 | Sycotec 高轉速主軸 |
| 標準顯示器 | 22 吋 LCD 螢幕 | 22 吋 LCD 螢幕 |
| 電源供應 | 3 Phase AC220 V±3% 50 Hz/60 Hz, 2.5 kw | 3 Phase AC220 V±3% 50 Hz/60 Hz, 2.5 kw |
