高效切割同動集塵切板機

和椿科技 AUO F 系列

產品特點：

• 高效集塵效果
  我們設計的集塵口位於銑刀切割位置的正下方，並能隨著切割過程同步移動，確保在切割過程中及時捕捉產生的粉塵，大幅提高集塵效率。
• 全面包覆切割區
  域除塵毛刷完全包覆銑刀切割區域，有效防止粉塵擴散到機台的其他部位，不僅保持工作環境的清潔，還減少機台內部的污染，降低維護需求。

產品規格：

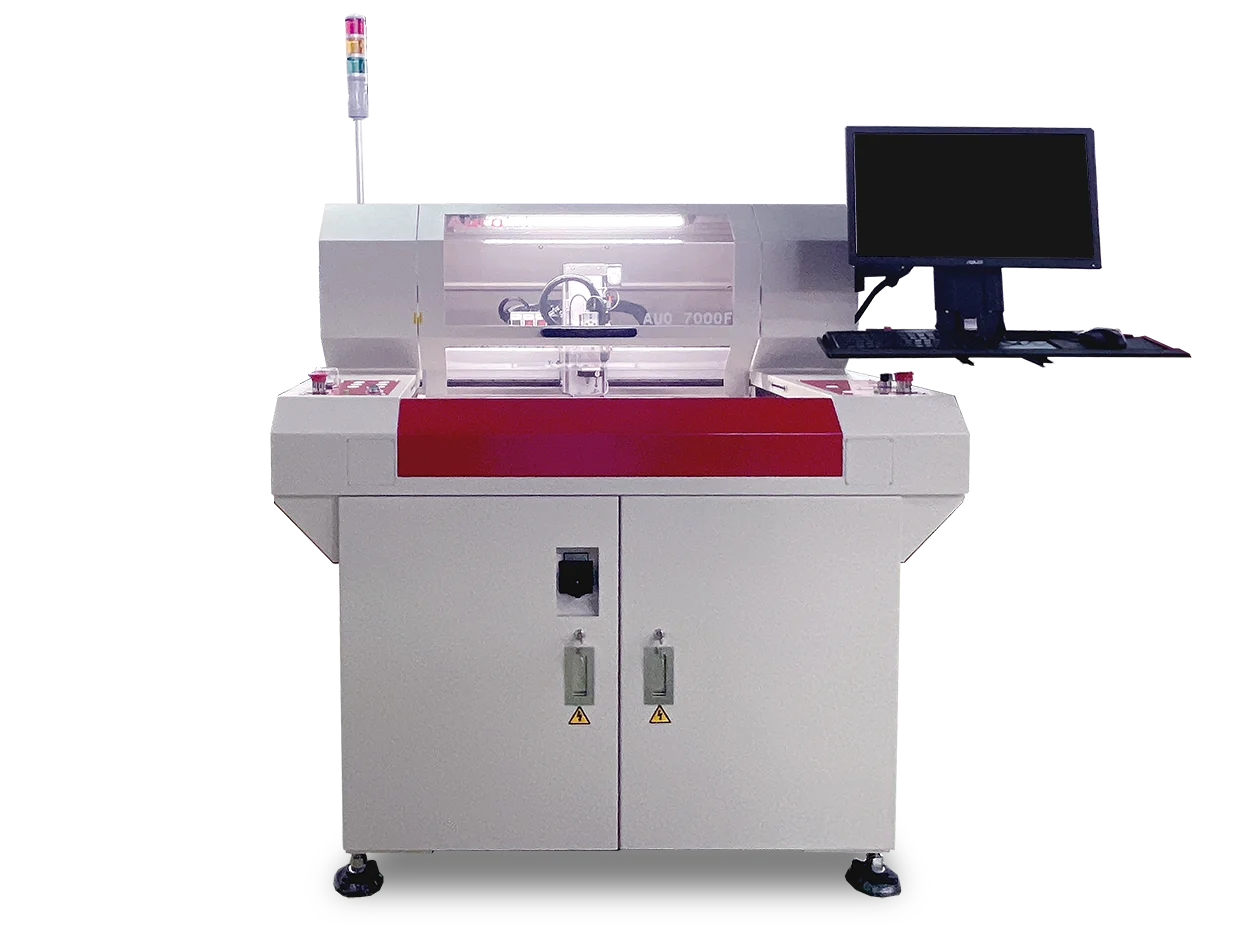

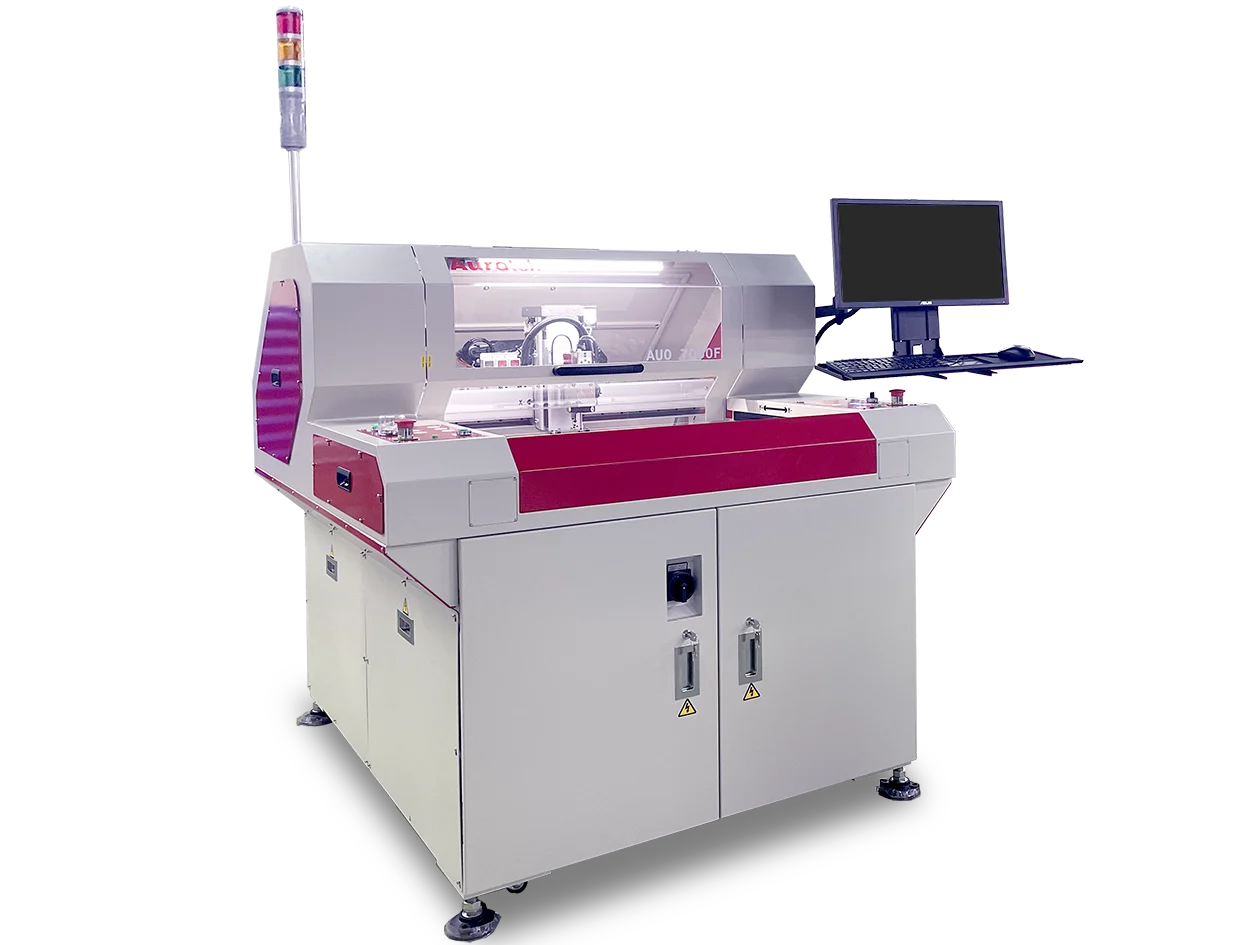

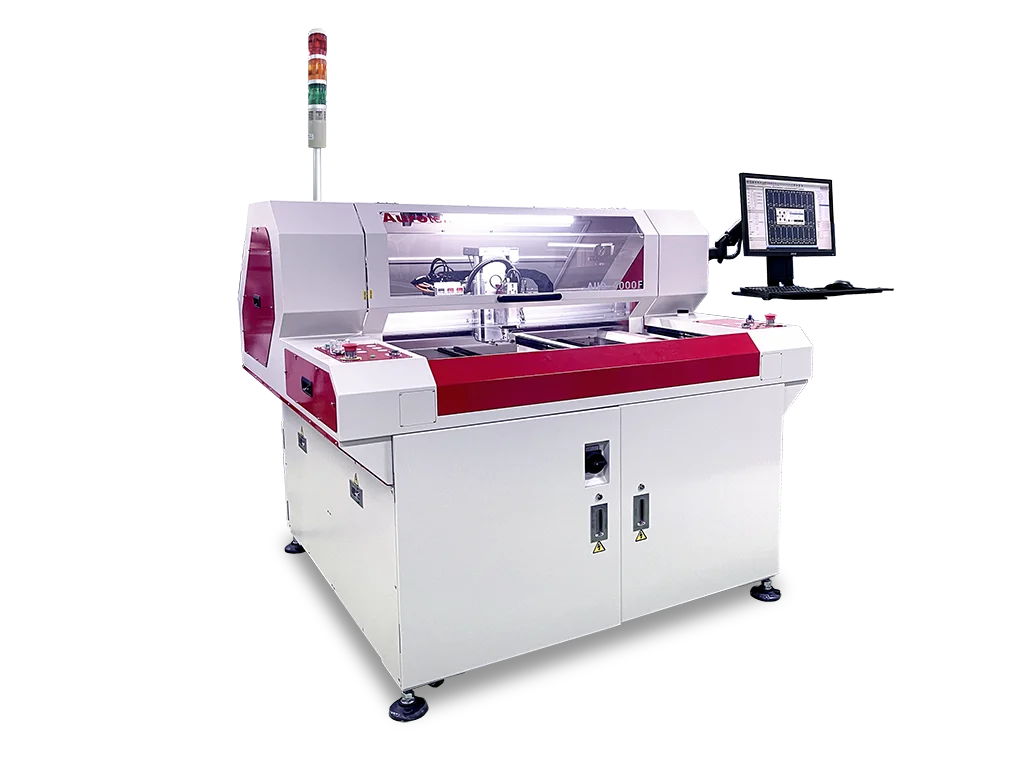

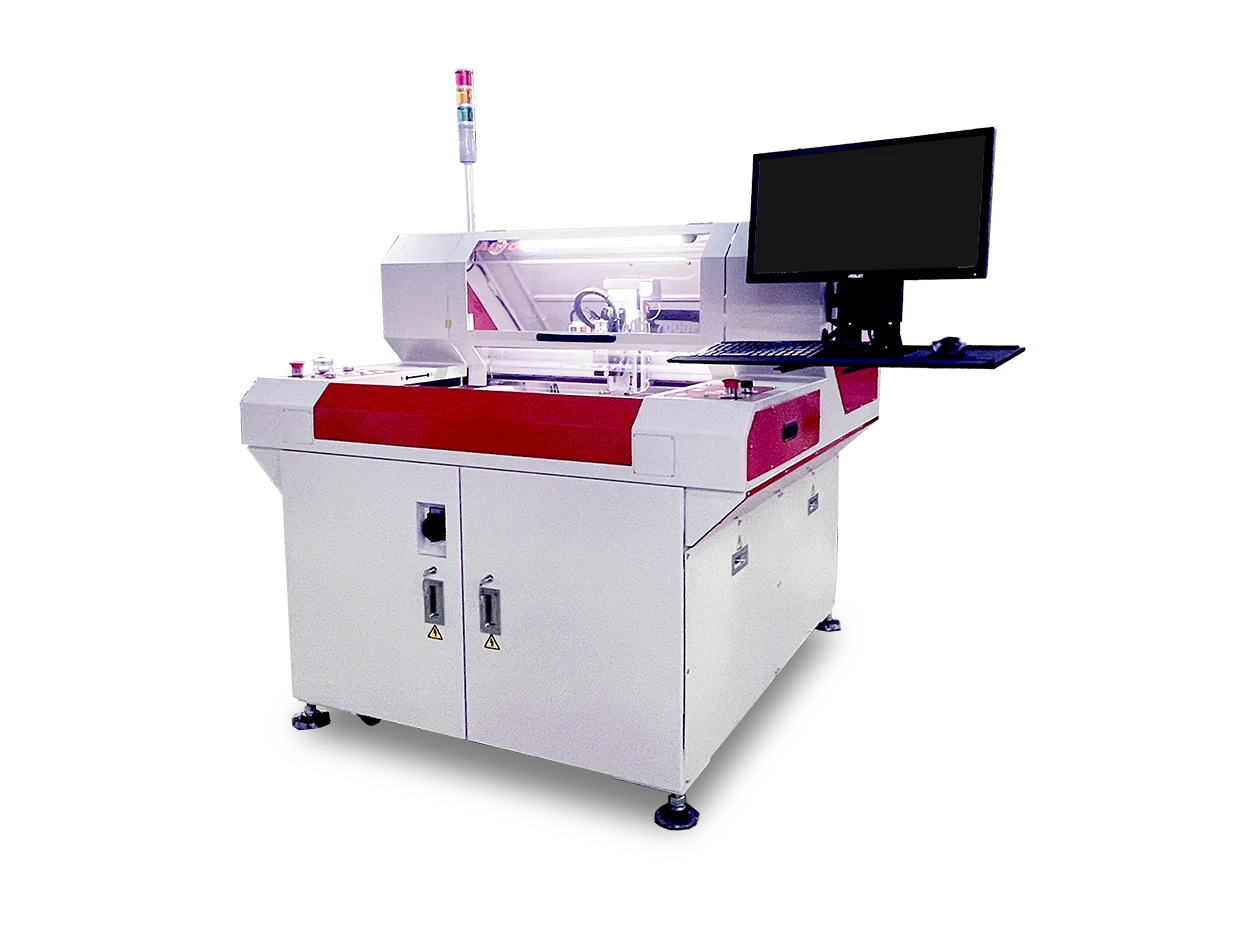

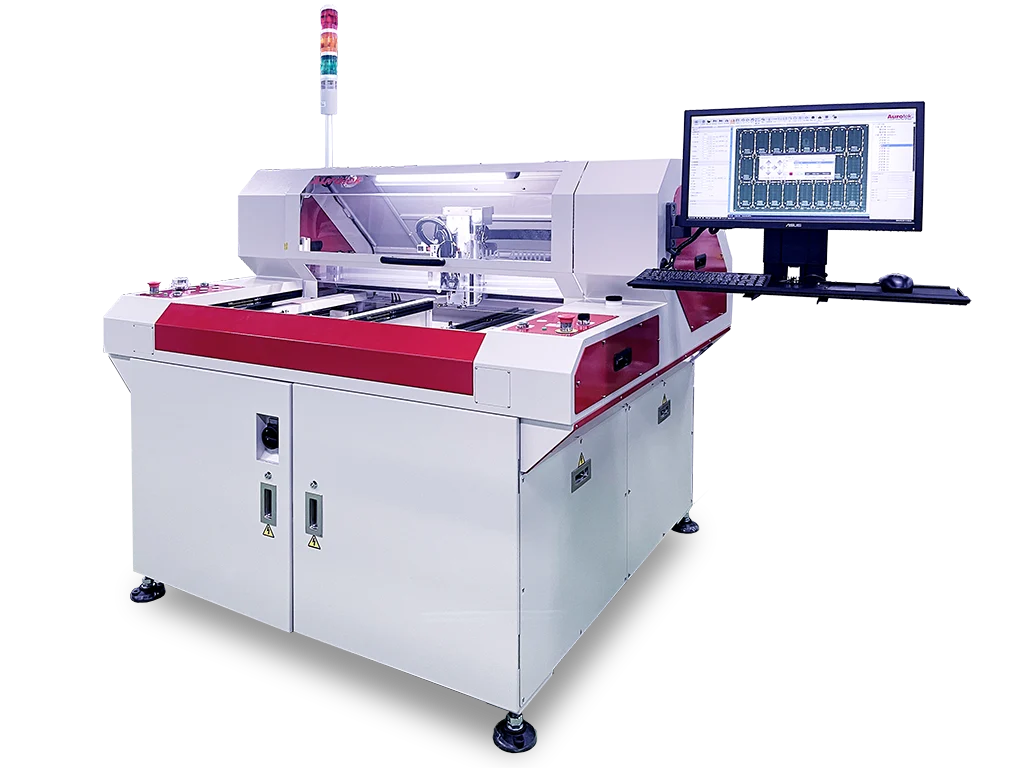

型號	AUO 4000F	AUO 7000F
工作檯尺寸	X:450 mm Y:520 mm	X:750 mm Y:550 mm
工作檯數量	2	1
適用 PCB 板厚	0.8 ~ 3.0 mm	0.8 ~ 3.0 mm
PCB 零件高度(最大)	上：15 mm; 下：35 mm	上：15 mm; 下：35 mm
軸向運動控制	5 軸	4 軸
驅動速度	額定：X1, X2, YL, YR=1,000 mm/s; Z=750 mm/s 最大：X1, X2, YL, YR=1,200 mm/s; Z=750 mm/s	額定：X1, X2, Y=1,000 mm/s; Z=750 mm/s 最大：X1, X2, Y=1,200 mm/s; Z=750 mm/s
切割速度(範圍)	0~100 mm/s	0~100 mm/s
切割精度	±50 μm	±80 μm
重複定位精度	±10 μm	±10 μm
切割模式	直線, L形, U形, 弧形, 圓形	直線, L形, U形, 弧形, 圓形
標準銑刀規格	Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm	Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm
電腦作業系統	Windows 10	Windows 10
供給氣壓	≧0.65 Mpa (≧6.5 Bar)	≧0.65 Mpa (≧6.5 Bar)
工作高度 (範圍)	890 ~ 940 mm	890 ~ 940 mm
設備尺寸 (W*D*H)	2213 x 1350 x 1435 mm 警示燈 564 mm	2040 x 1440 x 1436 mm 警示燈 564 mm
機台淨重 (約)	680 kg	636 kg
集塵系統	下吸式風速型集塵系統	下吸式風速型集塵系統
切割主軸	標準 : 4033AC,500W, (Max.)80,000 rpm, Torque: Max 8.4 Ncm 選配 : 4033DC,900W,(Max.)60,000 rpm, Torque: Max 27 Ncm (For FR4 and AL cutting Comply)	標準 : 4033AC,500W, (Max.)80,000 rpm, Torque: Max 8.4 Ncm 選配 : 4033DC,900W,(Max.)60,000 rpm, Torque: Max 27 Ncm (For FR4 and AL cutting Comply)
標準顯示器	22 吋 LCD 螢幕	22 吋 LCD 螢幕
電源供應	3 Phase AC220 V±5% 50 Hz/60 Hz, 4.0 kw	3 Phase AC220 V±5% 50 Hz/60 Hz, 4.0 kw
