Aurotek EtherCAT 數位 I/O 模組

MCT-2132 系列是一個 EtherCAT 從端 32 點輸出/輸入模組，共計有三個型號。

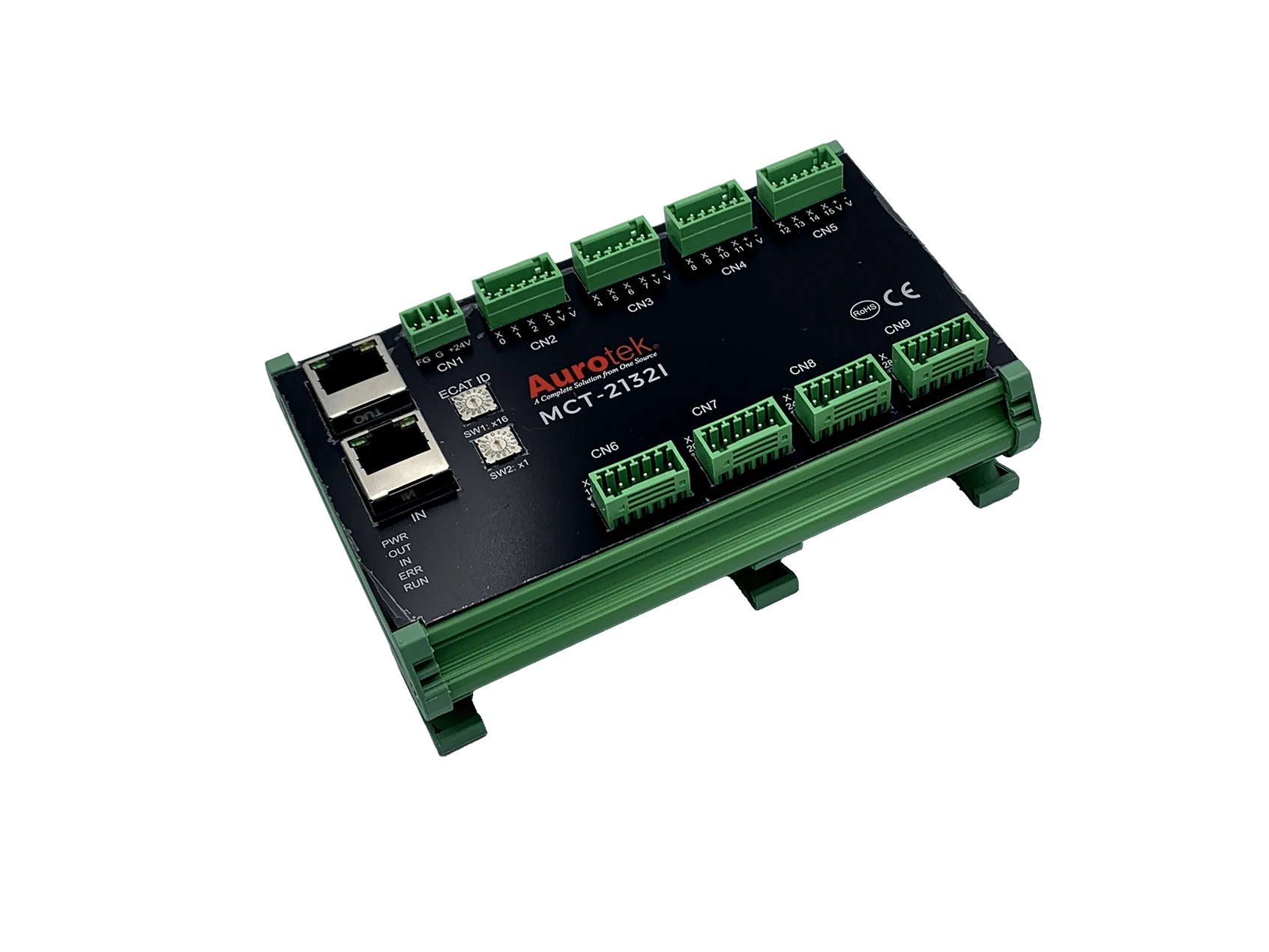

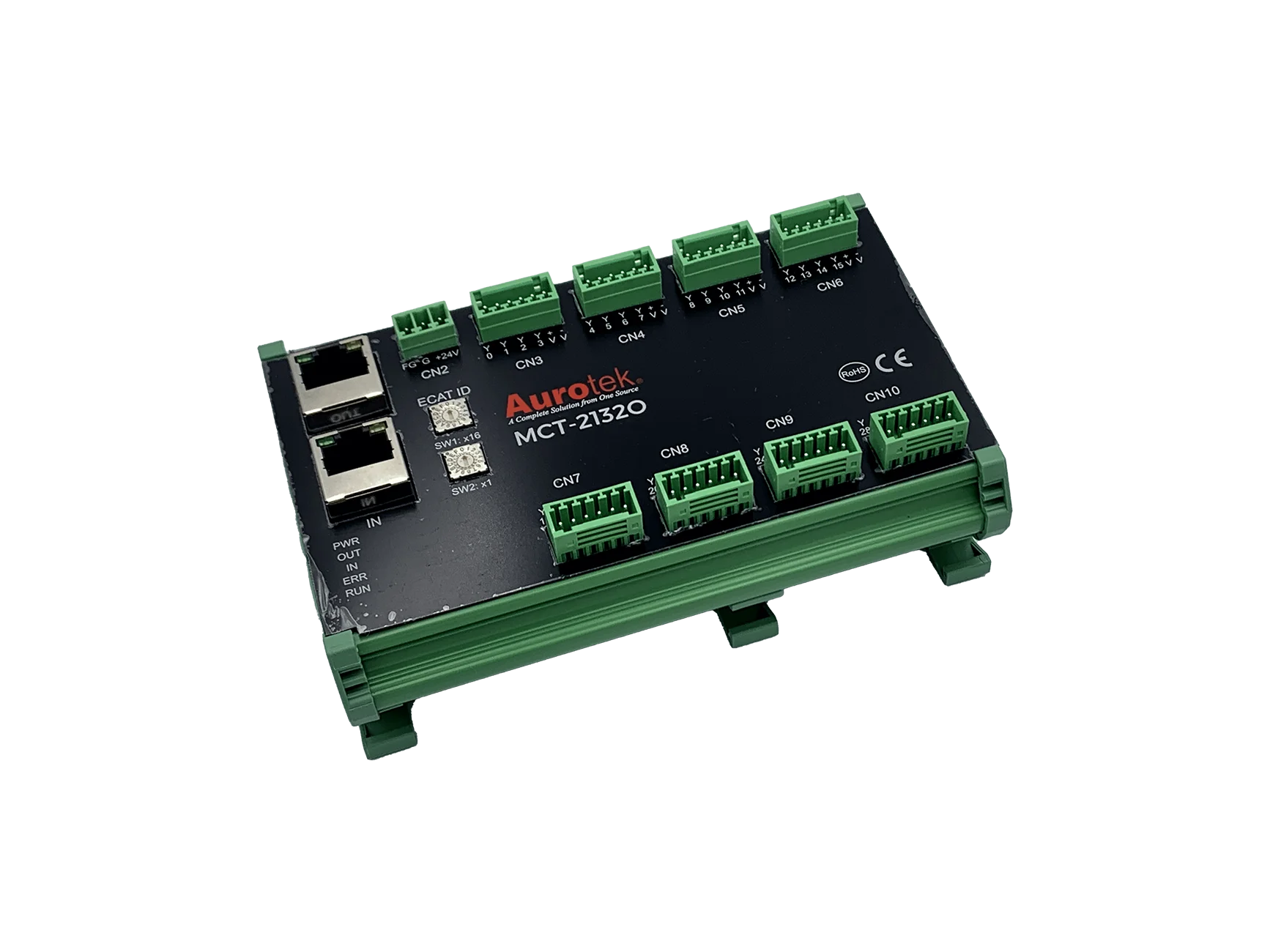

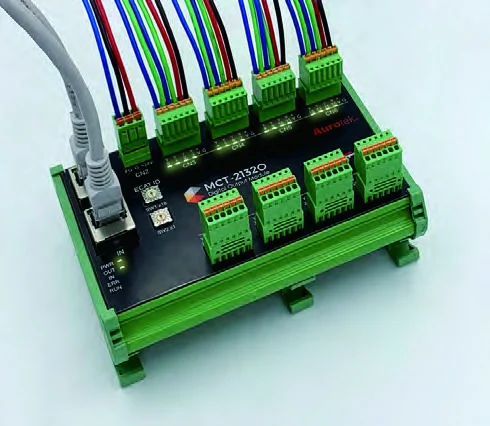

MCT-2132I 為 32 點輸入模組，MCT-2132O 為 3 2點輸出模組，MCT-2132B 為 16 點輸出及 16 點輸入。
本系列具有其小巧的體積和 DIN rail 安裝扣可輕鬆安裝在機箱內。採用歐規可插拔端子排和 LED 指示燈使用設置簡單便利，具有 32 點輸出且每一點均有隔離電路保護，最大承載電流為 0.5A/點。

特點：

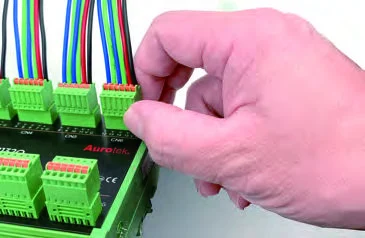

• 免螺絲可插拔端子座設計

• 8 組電源端子設計，減少串接端子

• LED 狀態指示燈設計

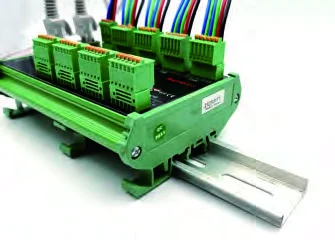

• 標準DIN軌道固定

產品規格

型號	MCT-2132 B	MCT-2132 I	MCT-2132 O
DI 數量	16	32	NA
DI 電壓	Voltage level: +18 to 36 Vdc	Voltage level: +18 to 36 Vdc	NA
DI 電流	3~7mA per point	3~7mA per point	NA
光隔離	v	v	NA
DO 數量	16	NA	32
DO 電壓	Voltage level:+18 to +36 Vdc	NA	Voltage level:+18 to +36 Vdc
DO 電流(Max)	500 mA per point	NA	500 mA per point
開集極設計(NPN)	v	NA	v
模組總電流 (Max)	9.6A	9.6A	9.6A
診斷 LED	Power, EtherCAT status	Power, EtherCAT status	Power, EtherCAT status
連接器	2 x RJ-45	2 x RJ-45	2 x RJ-45
協議	EtherCAT	EtherCAT	EtherCAT
站間距離	Max. 100 m (100BASE-TX)	Max. 100 m (100BASE-TX)	Max. 100 m (100BASE-TX)
數據傳輸介質	Ethernet/EtherCAT Cable (Min. CAT 5), Shielded	Ethernet/EtherCAT Cable (Min. CAT 5), Shielded	Ethernet/EtherCAT Cable (Min. CAT 5), Shielded
斷網	Output States keep	NA	Output States keep
產品輸入電壓範圍	24 Vdc ± 10 %	24 Vdc ± 10 %	24 Vdc ± 10 %
產品消耗功率	2W	2W	2W
ESD (IEC 61000-4-2)	4 KV Contact for Each Channel	4 KV Contact for Each Channel	4 KV Contact for Each Channel
EFT (IEC 61000-4-4)	Signal: 1 KV Class A Power: 1 KV Class A	Signal: 1 KV Class A Power: 1 KV Class A	Signal: 1 KV Class A Power: 1 KV Class A
Surge (IEC 61000-4-5)	1 KV Class A	1 KV Class A	1 KV Class A
安裝方式	DIN-Rail	DIN-Rail	DIN-Rail
尺寸(LxWxH)	133 x 91 x 61 mm	133 x 91 x 61 mm	133 x 91 x 61 mm
工作溫度	0° C ~ 60° C	0° C ~ 60° C	0° C ~ 60° C
貯存溫度	-20° C ~ 85° C	-20° C ~ 85° C	-20° C ~ 85° C
相對濕度	10 ~ 90%, No Condensation	10 ~ 90%, No Condensation	10 ~ 90%, No Condensation
