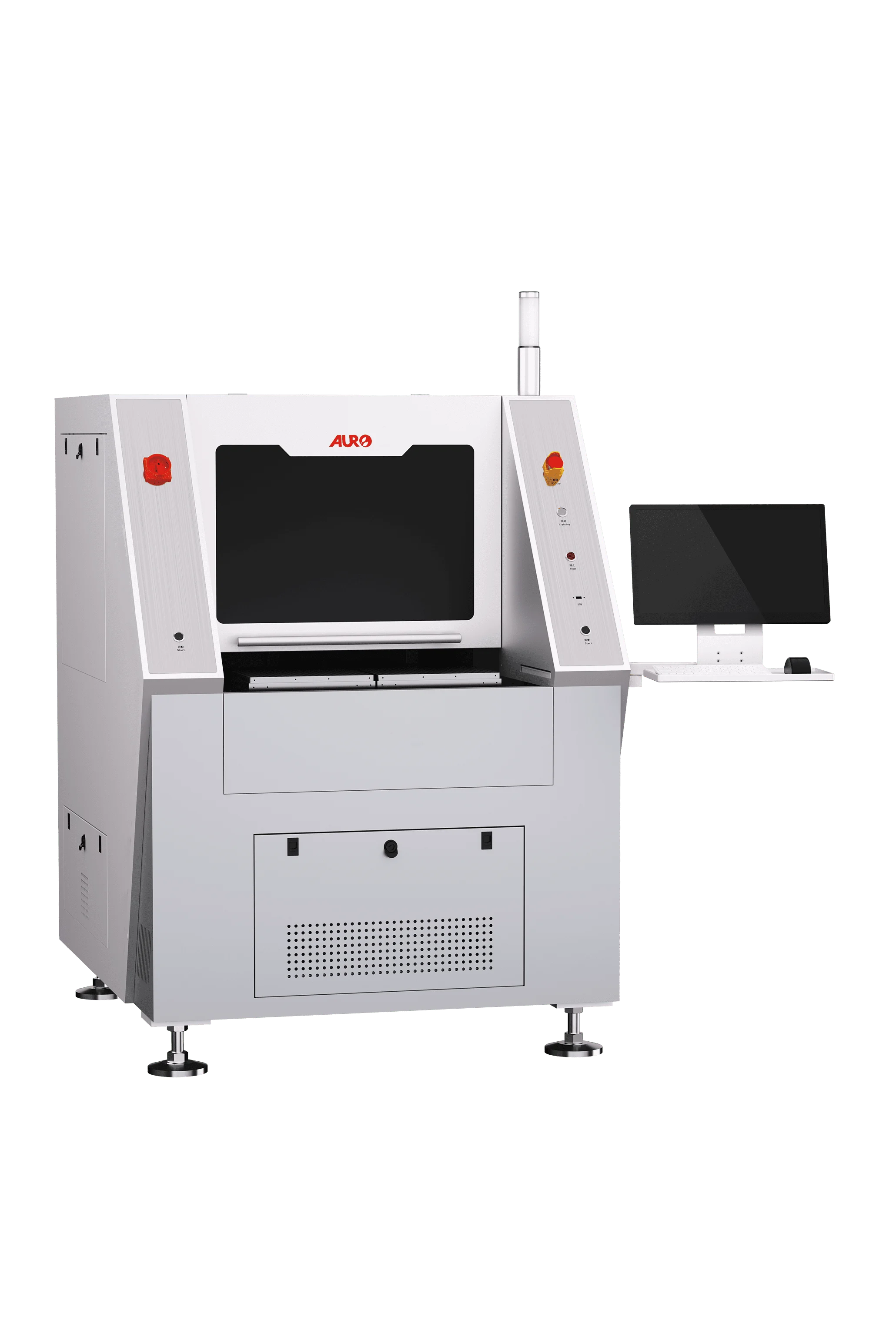

離線式 UV 雷射切板機
產品介紹
離線式 UV 雷射切板機
產品特點：
- 非接觸式加工
雷射技術無物理壓力或變形，適合脆弱材料處理。 - 環保低污染
廢料少、無化學溶劑，符合可持續發展需求。 - 降低後處理需求
切割邊緣光滑，無需去毛刺或打磨，節省時間與成本。 - 靈活設計與快速調整
可根據產品需求快速調整，適應多變市場環境，保持競爭力。 - 關鍵表現
- 切口平滑碳化少效果好
- ±3μm定位精度高
- 1% 能量精調控深能力強
- 重複精度 ±2μm 一致性高
產品規格：
| 品名 | 離線式 UV 單平台雷射切板機 | 離線式 UV 雙平台雷射切板機 |
|---|---|---|
| 型號 | LSO 5000U | LSO 3000UD |
| 主機尺寸(W*D*H) | 1150 x 1580 x 1700 mm （不含警示燈高度） | 1250 x 1430 x 1700 mm （不含警示燈高度） |
| 主機重量 | 1,500 kg | 2,000 kg |
| 主機電源 | 單相 220VAC, 50Hz, 3KW | 單相 220VAC, 50Hz, 3KW |
| 主機氣源 | 5-7Kgf/cm2 or 0.5-0.7MPa | 5-7Kgf/cm2 or 0.5-0.7MPa |
| 加工幅面 | 520 x 520 mm | 300 x 350 mm (共 2 個) |
| 材料厚度 | <1mm（視材料而定） | <1mm（視材料而定） |
| 整機精度 | ±10 μm | ±10 μm |
| 平台定位精度 | ±2 μm | ±2 μm |
| 雷射種類 | UV | UV |
| 雷射波長 | 355 nm | 355 nm |
| 雷射功率 | 20 W | 20 W |
| 掃描速度(切割速度) | 1~3000 mm/s | 1~3000 mm/s |
| 振鏡掃描區域範圍 | ≦ 50 mm x 50 mm | ≦ 50 mm x 50 mm |
| 定位系統 | CCD + mark 定位 | CCD + mark 定位 |
| 加工圖案 | 直線、斜線、曲線、異形等 | 直線、斜線、曲線、異形等 |
| 加工材料 | PCB/FPC軟硬板，LCP/膠類等相關材料的全切/半切 | PCB/FPC軟硬板，LCP/膠類等相關材料的全切/半切 |
| 電腦系統 | Windows 10 | Windows 10 |
| 切割軟體 | Aurotek | Aurotek |
| 電腦支援網路類型 | 乙太網路 | 乙太網路 |
| 溫度 | 20℃，無結露且無結冰 | 20℃，無結露且無結冰 |
| 濕度 | 35-85%相對濕度，無結露及無結冰 | 35-85%相對濕度，無結露及無結冰 |
| 運輸與儲存環境 | 可在-25 ~ 55℃範圍內運輸與儲存。 在24小時內，可承受不超過65℃的高溫。 | 可在-25 ~ 55℃範圍內運輸與儲存。 在24小時內，可承受不超過65℃的高溫。 |
| 集塵系統 | 雷射煙霧淨化器(標配) | 雷射煙霧淨化器(標配) |
