在線型 PCB 切板機
Introduction

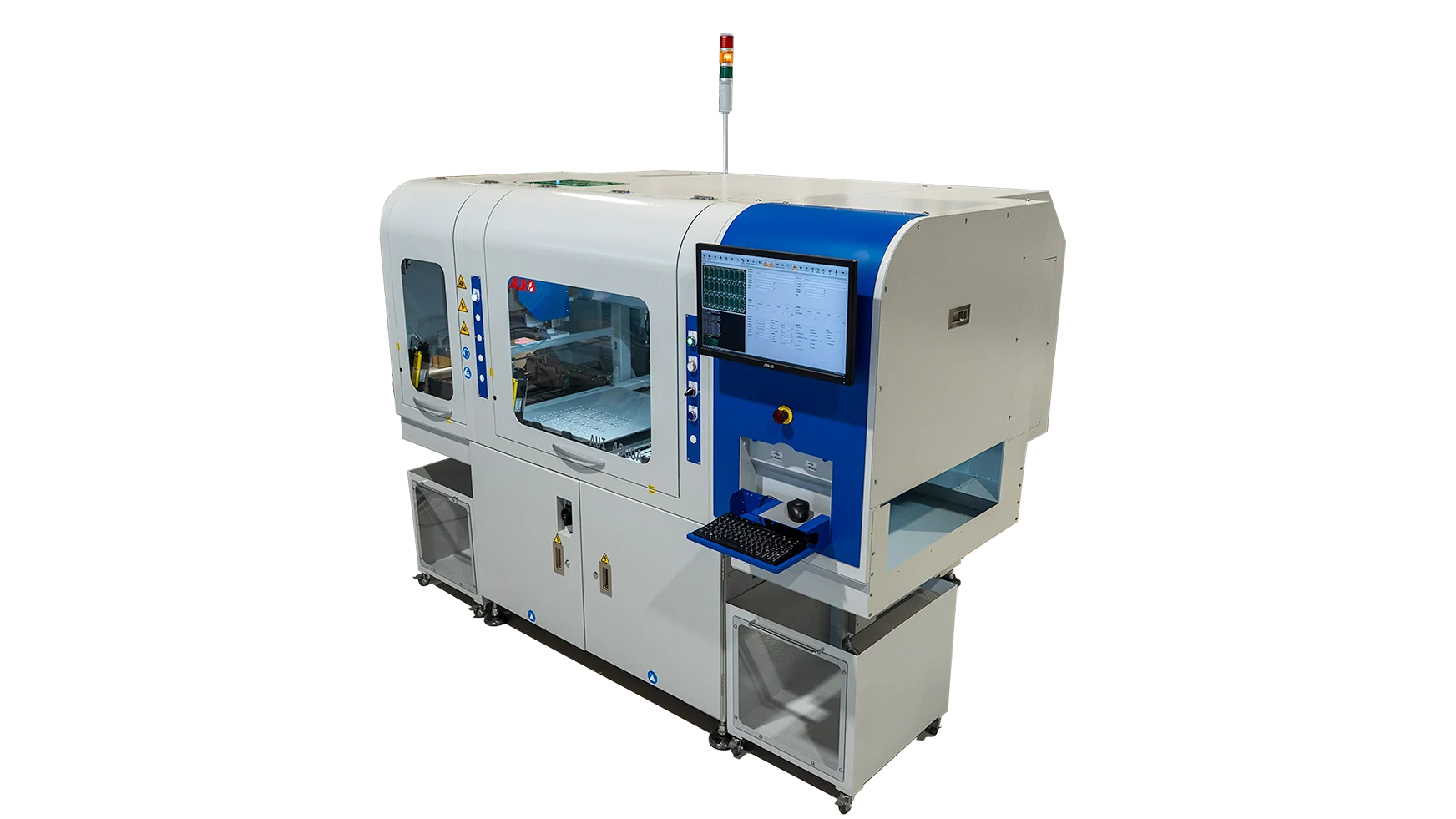

在線型 PCB 切板機
承襲 AUO 系列的優良設計，高效率的雙自動工作平台，搭配上全自動入出料輸送系統，誕生了全自動在線式 AUI 切板設備。AUI 系列在線型切板機擁有乾淨、精準、快速、方便操作的特點，最貼近您的生產管理需求，簡易的操作介面，切割路徑模擬 & 優化，作業流程防呆。一機同時擁有生產管理性、易用性、安全性、生產資料可溯性。
AUI 4000A－產品特點
- 智慧監控與AI預測維護，排查時間減少15%
- EtherCAT高速同步整合，通訊效能穩定精準
- 自動生成最佳切割路徑，時間縮短20%
- 高效隨動除塵系統設計，降低粉塵與內部汙染
- 設備面寬尺寸減少10%，有效提升空間效益
產品規格
| 型號 | AUI 4000A |
|---|---|
| 工作檯尺寸 | X:450 mm Y:520 mm |
| 工作檯數量 | 2 |
| 適用 PCB 板厚 | 0.8~3.0mm |
| PCB 零件高度(最大) | 上： 15mm / 下： 35mm |
| 軸向運動控制 | 8 軸 Panasonic AC 伺服馬達 |
| 驅動速度 | 額定：X1, X2, YL, YR, CX =1,000 mm/s ; Z, CZ=700 mm/s; CV=50mm/s 最大：X1, X2, YL, YR, CX =1,200 mm/s; ; Z, CZ=750 mm/s; CV=100mm/s |
| 切割速度(範圍) | 0~100 mm/s |
| 切割精度 | ±50 μm |
| 重複定位精度 | ±10 μm |
| 切割模式 | 直線, L形, U形, 弧形, 圓形 |
| 標準銑刀規格 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 電腦作業系統 | Windows 11 |
| 供給氣壓 | ≧0.65 Mpa (≧6.5 Bar) |
| 工作高度 (範圍) | 900mm ±20mm |
| 設備尺寸 (W*D*H) | 2313 x 1598 x 1704 mm + 564 mm警示燈 |
| 機台淨重 (約) | 985 kg |
| 集塵系統 | 隨動除塵系統 |
| 切割主軸 | Sycotec 高轉速主軸 |
| 標準顯示器 | 21.5 吋 LCD 螢幕 |
| 電源供應 | 3 Phase AC220 V±5% 50 Hz/60 Hz, 4.0 kw |
