離線型 PCB 切板機
產品介紹

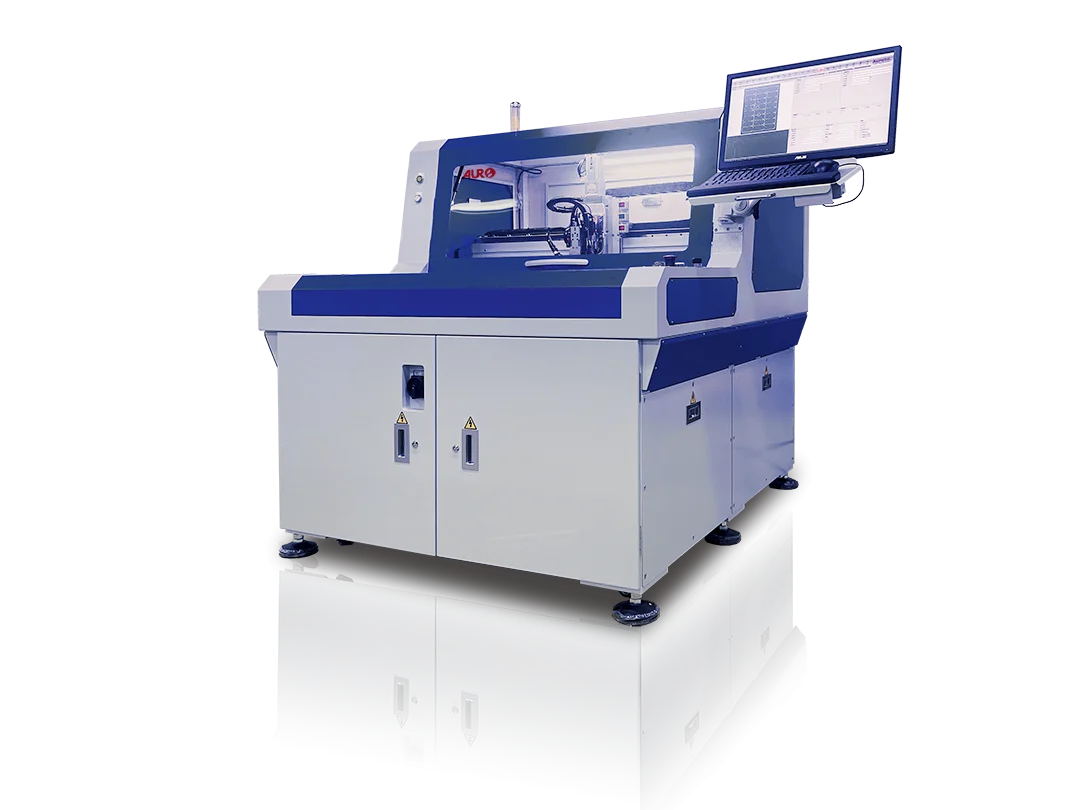

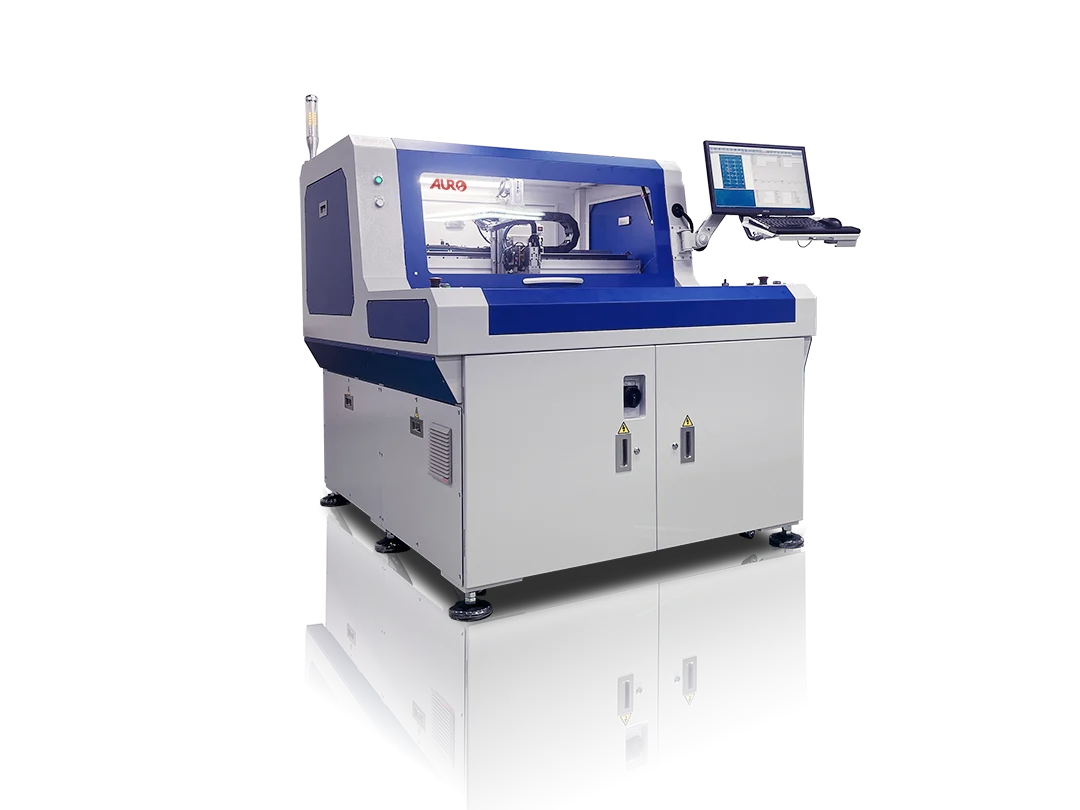

離線型 PCB 切板機
和椿科技 AUO 離線式 PCB 切板設備提供乾淨、精準、快速、人性化界面的解決方案。
產品特點：
- 智慧監控與 AI 預測維護，排查時間減少 15%
- EtherCAT 高速同步整合，通訊效能穩定精準
- 自動生成最佳切割路徑，時間縮短 20%
- 高效隨動除塵系統設計，降低粉塵與內部汙染
- 設備面寬尺寸減少 10%，有效提升空間效益
產品規格：
| 型號 | AUO 4000A |
|---|---|
| 工作檯尺寸 | X:450 mm Y:520 mm |
| 工作檯數量 | 2 |
| 適用 PCB 板厚 | 0.8~3.0mm |
| PCB 零件高度(最大) | 上： 15mm / 下： 35mm |
| 軸向運動控制 | 5軸 Panasonic AC 伺服電機 |
| 驅動速度 | 額定：X1, X2, YL, YR=1,000 mm/s; Z=750 mm/s； 最大：X1, X2, YL, YR=1,200 mm/s; Z=750 mm/s |
| 切割速度(範圍) | 0~100 mm/s |
| 切割精度 | ±50 μm |
| 重複定位精度 | ±10 μm |
| 切割模式 | 直線, L形, U形, 弧形, 圓形 |
| 標準銑刀規格 | Ø 1.0 mm, Ø 1.2 mm, Ø 1.6 mm, Ø 2.0 mm |
| 電腦作業系統 | Windows 11 |
| 供給氣壓 | ≧0.65 Mpa (≧6.5 Bar) |
| 工作高度 (範圍) | 810 mm ±20 mm |
| 設備尺寸 (W*D*H) | 1415 x 1600 x 1500 mm + 283 mm 警示燈 |
| 機台淨重 (約) | 750 kg |
| 集塵系統 | 風量型 |
| 切割主軸 | Sycotec 高轉速主軸 |
| 標準顯示器 | 22 吋 LCD 螢幕 |
| 電源供應 | 3 Phase AC220 V±5% 50 Hz/60 Hz, 4.0 kw |
